SF6氣體泄漏在線監測系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電室的工作人員提供人身健康安全保護而設計、開發的智能型在線SF6 氣體泄漏在線監測系統。
系統采用最新傳感器技術，選用進口高穩定的氧氣和SF6氣體傳感器，連續檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能連續進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。
SF6氣體以其優異的絕緣和滅弧性能，在電力系統中獲得了廣泛的應用，幾乎成了中壓、高壓和超高壓開關中所使用的唯一絕緣和滅弧介質。正因為SF6氣體的大量使用，其安全性也受到了人們的廣泛關注?？陀^上講，SF6氣體是一種無色、無味、密度比空氣重、不易與空氣混和的惰性氣體，對人體沒有毒性。但是在高壓電弧的作用下或高溫時，SF6氣體會發生部分分解，而其分解物往往含有劇毒，即便是微量，也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成了嚴重的危險。因此，研制SF6泄漏在線監測系統應用于工業現場，已經變得非常重要。

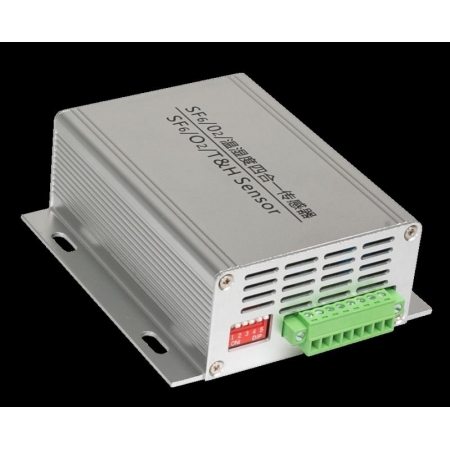

SF6氣體泄漏在線監測系統正是滿足了電力安全生產的這一需求。整個系統由一臺主機、若干只四合一氣體傳感器（具體數量根據實際使用開關室的開關數量和空間大小而定）組成。四合一氣體傳感器安裝在SF6開關的下方，用以在線連續檢測SF6開關室的氧氣濃度和SF6氣體濃度和溫濕度。主機具有人體紅外探測、語音提示和語音報警等功能。主機通過RS-485總線輪詢、實時顯示各四合一氣體傳感器的氣體濃度數據和溫濕度，并在危險時給出語音報警信息和控制風機工作。主機還可以通過RS-485總線實現與上位計算機的數據傳輸和系統參數修改，組成計算機對SF6氣體泄漏在線監測系統。
本系統可廣泛應用于各種電壓等級的SF6開關室、 組合電器室（GIS室）、SF6主變室等。

系統工作原理

SF₆泄漏在線監測報警系統主要由四部分組成：系統主機、四合一傳感器、外圍設備和遠程監控系統。四合一傳感器負責GIS室氣體濃度數據采集以及溫濕度的數據采集，并進行A/D轉換，傳送給系統主機，主機對傳送來的數據分析、比較、判斷，并進行相應的運算處理程序。外圍設備（包括聲光報警器、紅外線移動探測器，風機控制器等），遠程監控系統（由終端數據處理模塊、驅動軟件、上位機等）組成，此監控系統由用戶自選。

當GIS室內環境中SF₆氣體濃度或氧氣含量發生變化時，四合一氣體傳感器能捕捉到這一變化，并將檢測到的變化量數據轉換成數字信號，通過RS－485總線傳送到系統主機，系統主機一方面將采集器傳來的采集數據通過運算分析存儲、處理作出判斷，（當SF₆濃度超過設定報警值（出廠默認值：1000PPM）時報警并顯示數值。并當O2含量低于設定報警值（出廠默認值：18%）時，報警并顯示數值）控制相關部件動作。（報警，啟、停風機、語言等）。

系統特點

?  溫濕度、氧氣O₂、六氟化硫SF₆四和一設計；

?  觸摸屏大液晶顯示設計；

?  可帶開關柜節點在線測溫功能；

?  可根據用戶需求擴展氣體傳感器和其他功能：

?  可編制5路獨立通風系統；

?  GIS室任意門進入均可獲得語音提示，強制通風；

?  RS485、LoRa、RJ45網口、4G等多種通訊方式；
